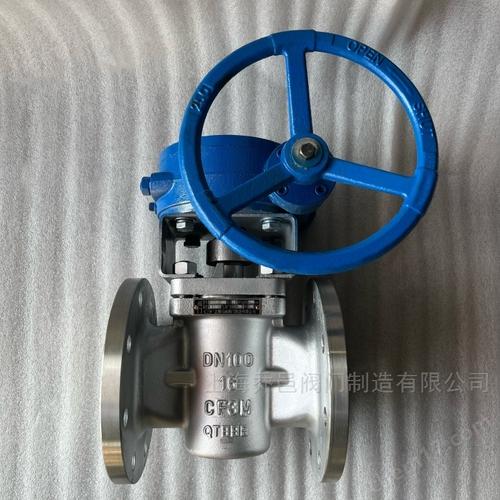

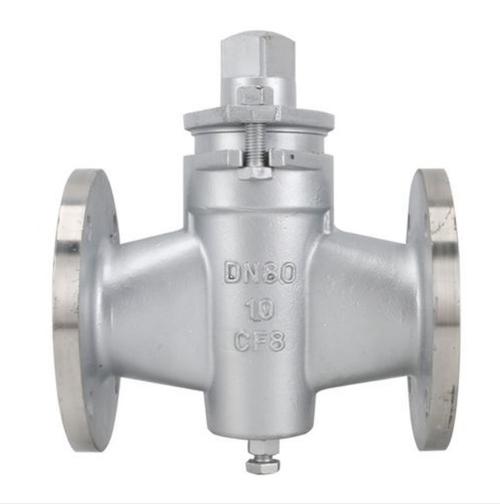

X343F-16RL与X343W蜗轮不锈钢旋塞阀技术参数及旋塞制造详解

一、产品概述

X343F-16RL和X343W是两种采用蜗轮驱动、法兰连接的不锈钢旋塞阀。二者结构相似，主要区别在于密封面材料与密封形式：X343F-16RL中“F”代表聚四氟乙烯（PTFE）密封，“16”代表公称压力1.6MPa，“RL”表示阀体材质为老牌号（通常指0Cr18Ni9或00Cr17Ni14Mo2等不锈钢，具体依标准而定）；而X343W中的“W”表示阀座密封面直接采用不锈钢本体金属密封（即金属硬密封）。两款阀门广泛应用于石油、化工、冶金、制药、食品等工业管道中，用于切断、分配和改变介质流动方向。

二、技术参数

以下为X343F-16RL和X343W蜗轮不锈钢旋塞阀的通用与差异技术参数。

1. 通用参数

• 公称压力：PN1.6 MPa（16 bar）
• 公称通径：DN15～DN300（可根据要求扩展）
• 连接方式：法兰连接（符合GB/T 9113、JB/T 79、HG/T 20592等标准）
• 驱动方式：蜗轮传动（手动蜗轮箱）
• 适用温度：
• PTFE密封（X343F）：-20℃～150℃（短时间可达180℃）

• 金属密封（X343W）：-40℃～425℃（视材质和工况）

• 适用介质：水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性介质（具体依材质选择）
• 阀体材质：不锈钢304、316、316L、321等
• 塞体材质：与阀体相同或表面硬化处理
• 填料：PTFE编织填料、柔性石墨（金属密封时）
• 设计与制造标准：GB/T 12240、API 599、API 6D
• 法兰标准：GB/T 9113.1、JB/T 79.1、HG/T 20592
• 压力试验标准：GB/T 13927、API 598
• 结构长度：GB/T 12221、API 599

2. X343F-16RL特有参数

• 密封副材料：PTFE（聚四氟乙烯）衬套或密封圈
• 泄漏等级：软密封可达VI级（气泡级）
• 适用温度上限：≤150℃（长期）
• 特点： PTFE具有优异的化学稳定性和低摩擦系数，启闭扭矩小，密封性能好，但不适用于高温及高磨损工况。

3. X343W特有参数

• 密封副材料：不锈钢本体金属对金属硬密封，或表面堆焊硬质合金（如司太立合金）
• 泄漏等级：金属密封一般为IV级（GB/T 13927）
• 适用温度上限：≤425℃（依不锈钢材质）
• 特点：耐高温、耐磨损、抗冲刷，适用于高温高压及含颗粒介质，但密封面加工精度要求高，启闭扭矩较大。

三、旋塞制造工艺

旋塞是旋塞阀的核心启闭件，其制造质量直接决定阀门的密封性能和使用寿命。不锈钢旋塞的制造主要包括以下步骤：

1. 材料准备：根据阀门压力等级和介质腐蚀性选择不锈钢棒料或锻件（如304、316、316L等），并经过化学成分和力学性能复验。
2. 锻造/铸造：对于高压或重要用途，采用模锻成型；对于一般用途，可采用精密铸造。锻件需经过固溶处理以消除内应力、细化晶粒。
3. 粗加工：在车床上对塞体进行粗车，留出精加工余量，并钻中心孔（如需要）。
4. 热处理（如需要）：根据材料和要求进行固溶处理或稳定化处理，提高耐蚀性和尺寸稳定性。
5. 精加工：

• 对塞体锥面进行精车或磨削，保证锥度与阀体锥孔一致（通常为1:6或1:8锥度）。

• 对于金属密封（X343W），锥面需研磨或珩磨，粗糙度Ra≤0.4μm，并与阀体锥孔配对研磨，确保接触面达到密封要求。

• 对于PTFE密封（X343F），塞体表面需抛光，然后披覆或衬套PTFE，或者塞体本身只需与PTFE衬套配合。

1. 表面处理（针对金属密封）：

• 在密封面堆焊硬质合金（如司太立6号），然后磨削至最终尺寸。

• 或者进行渗氮、镀硬铬等处理，提高表面硬度和耐磨性。

1. 检验：

• 尺寸精度检测（锥度、圆度、粗糙度）。

• 与阀体装配后进行密封试验（水压、气压）。

• 对于金属密封，需进行着色检查或红丹粉研合检查接触带。

1. 清洗与包装：去除油污、铁屑，干燥后涂防锈油，标识并包装。

对于蜗轮驱动的旋塞阀，旋塞上端还需加工与蜗轮箱连接的方头或键槽连接结构。蜗轮箱通常外购或自制，装配后需测试扭矩和操作灵活性。

四、选型注意事项

• 温度与介质: 高温或含固体颗粒介质优先选用X343W金属密封；腐蚀性介质且温度≤150℃可选X343F PTFE密封。
• 压力等级：PN16适用，其他压力等级可选PN10、PN25、PN40等。
• 操作频率：蜗轮传动适合较大口径或需要省力的场合，但不宜频繁操作。
• 安装方向：旋塞阀一般无方向性要求，但建议按阀体箭头指示安装。

五、

X343F-16RL和X343W蜗轮不锈钢旋塞阀凭借其耐腐蚀、启闭迅速、流阻小等优点，在工业管道中有着广泛的应用。了解二者的技术参数差异以及旋塞制造的关键工艺，有助于正确选型、使用和维护，确保阀门长期稳定运行。制造过程中，严格的材料控制、精密的机械加工和可靠的密封面处理是保证阀门质量的核心。
